日本東日TOHNICHI扭力計ATGE-G，數字式扭力表系列，適用于小扭矩范圍0.1～20cN·m（1～200mN·m），共計6個型號；3種使用方法:可手持、定置于桌面或作為扭力計使用，帶檢測裝置；檢查數據用數字指示器可防止讀數錯誤；非常適于精密機械的旋轉扭矩、跳轉扭矩、電子設備和各種組件的扭矩測量。
177-2781-6361
日本東日TOHNICHI扭力計ATGE-G，數字式扭力表系列，適用于小扭矩范圍0.1～20cN·m（1～200mN·m），共計6個型號；3種使用方法:可手持、定置于桌面或作為扭力計使用，帶檢測裝置；檢查數據用數字指示器可防止讀數錯誤；非常適于精密機械的旋轉扭矩、跳轉扭矩、電子設備和各種組件的扭矩測量。

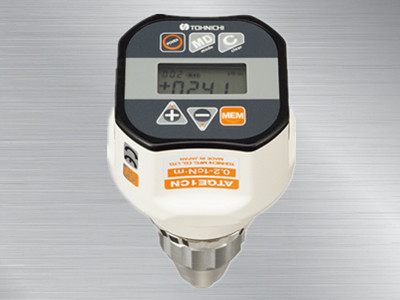

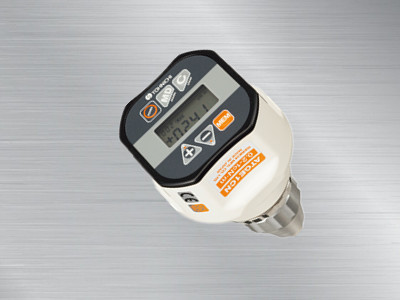

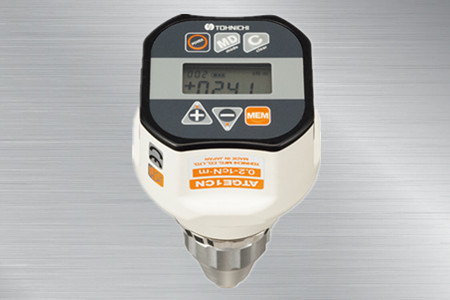

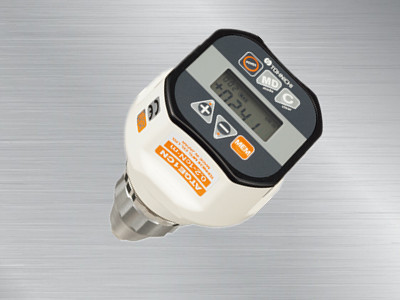

日本東日TOHNICHI扭力計ATGE-G
ATGE-G扭力計
日本東日TOHNICHI扭力計
產品特點：
1.東日ATGE系列扭力表，適用于極小扭矩。
2.3種使用方法:可手持、定置于桌面或作為扭力計使用，帶檢測裝置。
3.檢查數據用數字指示器可防止讀數錯誤。
4.非常適于精密機械的旋轉扭矩、跳轉扭矩、電子設備和各種組件的扭矩測量。
5.止動件可防止意外過載。
6.可保存最多999條讀數，帶計算功能可顯示最大/最小/平均值。
7.紐扣鋰電池（CR2450）連續使用時間約10小時。
8.USB連接線可將數據傳輸至PC。
9.適用于國際范圍，包括歐盟地區。
10.帶CE標志。
11.可以免費下載實現Excel(R)數據管理的數據輸入工具“ExRv（Excel Receiver)”。※Excel(R)為微軟公司的注冊商標
適用范圍:
1.適用于極小扭矩的測量、檢查和緊固。
2.扭力螺絲刀的精度檢查。
規格：
精度±2%+1位數
|
型號 |
ATGE05CN-G |
ATGE1CN-G |
ATGE2CN-G |
ATGE5CN-G |
ATGE10CN-G |
ATGE20CN-G |
|
|
扭矩范圍［cN·m］［mN·m］ |
最小～最大 |
0.1～0.5 |
0.2～1 |
0.4～2 |
1～5 |
2～10 |
4～20 |
|
1位數 |
0.001 |
0.002 |
0.005 |
0.01 |
0.02 |
||
|
最小～最大 |
（1～5） |
（2～10） |
（4～20） |
（10～50） |
（20～100） |
（40～200） |
|
|
|
1位數 |
-0.01 |
-0.02 |
-0.05 |
-0.1 |
-0.2 |
|
|
扭矩范圍［gf·cm］ |
最小～最大 |
10～50 |
20～100 |
40～200 |
100～500 |
200～1000 |
400～2000 |
|
1位數 |
0.1 |
0.2 |
0.5 |
1 |
2 |
||
|
扭矩范圍［ozf·in］ |
最小～最大 |
0.15～0.7 |
0.3～1.4 |
0.6～2.8 |
1.5～7 |
3～14 |
6～28 |
|
1位數 |
0.001 |
0.002 |
0.005 |
0.01 |
0.02 |
||
|
尺寸［mm］ |
全長 |
L’ |
120 |
||||
|
直徑 |
ФD |
69 |
|||||
|
夾爪 |
Фd |
1～6.5 |
|||||
|
本體 |
?1 |
73 |
|||||
|
夾持器直徑 |
Фd1 |
40 |
|||||
|
顯示器 |
Фd2 |
67 |
|||||
|
顯示器 |
?2 |
38.5 |
|||||
|
重量［kg］ |
0.305 |
常用規格
|
數據輸出 |
USB接頭（USB微型B接頭） |
|
電源 |
紐扣鋰電池（CR2450） |
|
連續使用時間 |
使用紐扣電池為10小時 |
|
其他功能 |
自動關機（3分鐘）、 |
|
自動記憶復位（0.5-5秒） |
|
|
自動歸零，顯示剩余電量（4檔）、 |
|
|
蜂鳴器ON/OFF |
|
|
使用溫度范圍 |
0～40°C 無冷凝 |
|
測量方向 |
雙向型 |
|
顯示屏 |
7段 LCD |
|
計數器：3位數3mm高字符、 |
|
|
扭矩值：4位數7mm高字符 扭矩單位、 |
|
|
電池壽命、測量方向 |
|
|
測量模式 |
PEAK/RUN |
|
存儲量 |
最大999條讀數 |
|
統計處理 |
采樣數、最大值、最小值、平均值 |

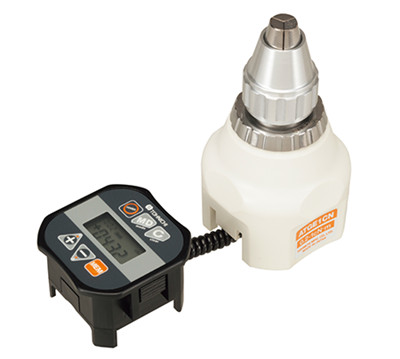

ATGE 指示器分類設置

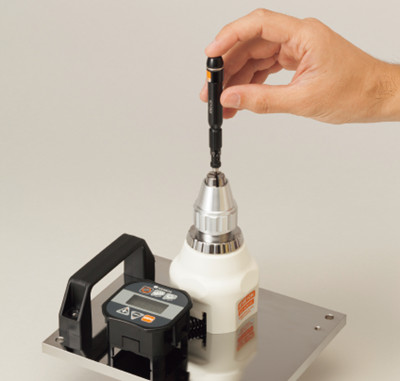

ATGE+808+AMRD

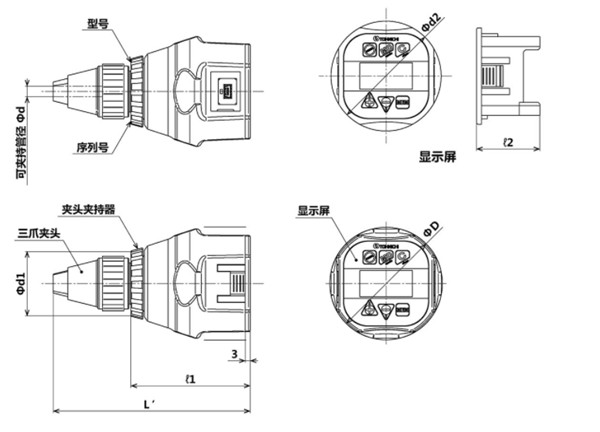

產品尺寸圖片：
注意
※（ ）中的數值為cN·m轉換為mN·m的換算值。
※ATGE-G型號標準采用鋁蓋和鋼制夾頭。
※通過ATGE進行測定時，請確保測定物被帶入的長度保持在10mm以上。
備注
校準使用ATGTCL校準套件。※需要部件#806（ATGE-G轉接頭）。
