東日針盤式扭力扳手FR，常見型號FR2800N，全長1292mm，F(xiàn)型號系列適用于大尺寸的螺栓；直讀指針式扭力扳手，順時針和逆時針方向均標有刻度；獨特的造型設計，可在無摩擦狀態下保持內力平穩，有助于提高耐久性；FR型號的標準附件包含記憶指針；寬量程指針式扭力扳手。
177-2781-6361
東日針盤式扭力扳手FR，常見型號FR2800N，全長1292mm，F(xiàn)型號系列適用于大尺寸的螺栓；直讀指針式扭力扳手，順時針和逆時針方向均標有刻度；獨特的造型設計，可在無摩擦狀態下保持內力平穩，有助于提高耐久性；FR型號的標準附件包含記憶指針；寬量程指針式扭力扳手。

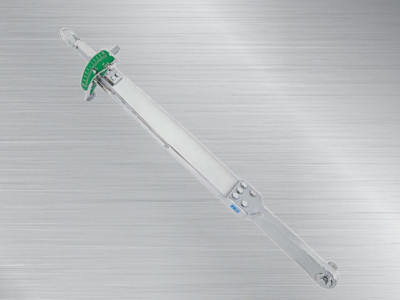

東日針盤式扭力扳手FR2800N"
FR2800N扭力扳手

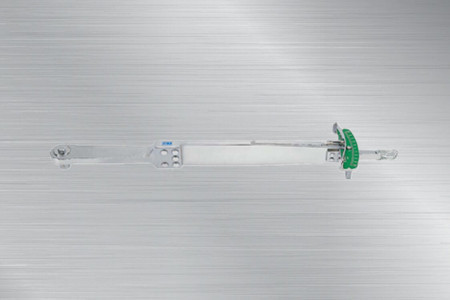

東日針盤式扭力扳手
產品特點：
1.F型號系列適用于大尺寸的螺栓。
2.直讀指針式扭力扳手，順時針和逆時針方向均標有刻度。
3.獨特的造型設計，可在無摩擦狀態下保持內力平穩，有助于提高耐久性。
4.FR型號的標準附件包含記憶指針。
5.通過桿杠式絞盤、手扳葫蘆等機械施力型扭力扳手。
6.FR型號的標準附件包含記憶指針。
適用范圍:
檢查或緊固大尺寸的螺栓。
規格：
精度 ±3%
|
國際單位制型號 |
FR1050N |
FR1400N |
FR2100N |
FR2800N |
FR4200N |
FR6000N |
||
|
扭矩范圍［N·m］ |
最小～最大 |
100～1050 |
200～1400 |
300～2100 |
300～2800 |
400～4200 |
600～6000 |
|
|
刻度 |
20 |
50 |
100 |
|||||
|
公制型號 |
10500FR |
14000FR |
21000FR |
28000FR |
42000FR |
60000FR |
||
|
扭矩范圍［kgf·m］ |
最小～最大 |
10～105 |
20～140 |
30～210 |
30～280 |
40～420 |
60～600 |
|
|
刻度 |
2 |
5 |
10 |
|||||
|
美制型號 |
10500FR-A |
14000FR-A |
21000FR-A |
28000FR-A |
42000FR-A |
60000FR-A |
||
|
扭矩范圍［lbf·ft］ |
最小～最大 |
100～750 |
100～1000 |
200～1500 |
200～2000 |
300～3000 |
400～4300 |
|
|
刻度 |
20 |
50 |
||||||
|
適用螺栓 |
鋼制螺栓 |
M30 |
（M33） |
M33 |
（M39）M42 |
M45、M48 |
（M52） |
|
|
（參考） |
高壓螺栓 |
M24 |
（M27） |
M30 |
（M33） |
M36（M39） |
M42（M45） |
|
|
最大手力P［N］ |
1340 |
1510 |
1940 |
2320 |
3050 |
3960 |
||
|
尺寸［mm］ |
有效長度 |
L |
797 |
940 |
1100 |
1240 |
1400 |
1540 |
|
全長 |
L’ |
835 |
981 |
1148 |
1292 |
1460 |
1624 |
|
|
高度 |
M |
90.5 |
93.5 |
95.5 |
117 |
126 |
131 |
|
|
寬度 |
B |
160 |
180 |
190 |
216 |
220 |
236 |
|
|
刻度間隔 |
δ |
66.3 |
71.3 |
81.6 |
87.7 |
91.8 |
96.7 |
|
|
方頭 |
a |
25.4 |
38.1 |
|||||
|
b |
26.5 |
42 |
||||||
|
扳頭 |
h |
57.5 |
59.5 |
63.5 |
83 |
90 |
||
|
R |
30 |
33 |
40 |
42 |
50 |
57 |
||
|
鉤形頭 |
d |
20 |
24 |
31 |
||||
|
? |
45 |
65 |
63 |
|||||
|
重量［kg］ |
8 |
11.5 |
14.5 |
20 |
28 |
30 |

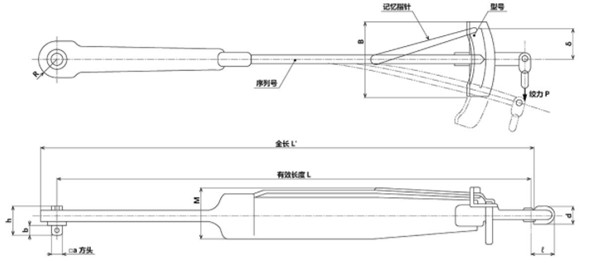

產品尺寸圖片：
FR1050N～6000N
注意
套筒要使用通孔套筒。
