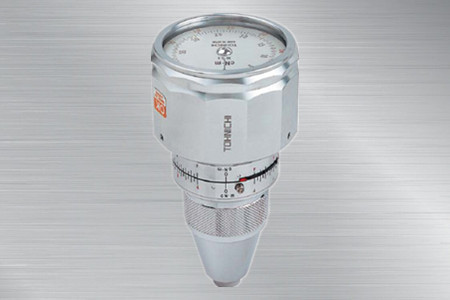

東日扭力計BTG，常見型號為BTG36CN，長為119mm，雙向操作輕便型扭力表，先端是三爪夾頭，刻度盤在270度裝有止動件，可防止過載，側面也有刻度，可視性優越，“推鎖按鈕”可輕松固定夾頭，用于測量低扭矩0.5ｍN·m至150cN·m的扭力表系列。
177-2781-6361
東日扭力計BTG，常見型號為BTG36CN，長為119mm，雙向操作輕便型扭力表，先端是三爪夾頭，刻度盤在270度裝有止動件，可防止過載，側面也有刻度，可視性優越，“推鎖按鈕”可輕松固定夾頭，用于測量低扭矩0.5ｍN·m至150cN·m的扭力表系列。

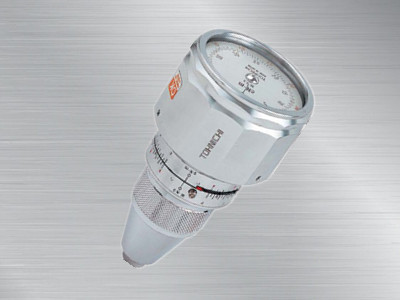

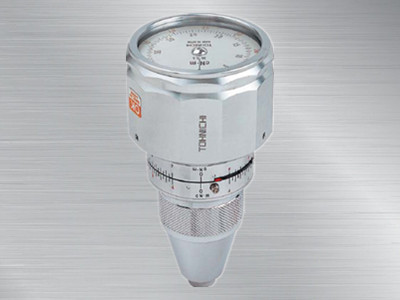

東日扭力計BTG36CN
BTG36CN扭力計
日本東日扭力計
產品特點：
1.雙向操作輕便型扭力表。
2.先端是三爪夾頭。
3.“推鎖按鈕”可輕松固定夾頭。
4.刻度盤在270度裝有止動件，可防止過載。
5.關于校準套件，ATGTCL適用于ATG，BTGTCL適用于BTG。
6.側面也有刻度，可視性優越。
7.可選購尺寸圖的C刻度盤上附帶正面記憶指針的型號。（參照尺寸圖）
8.※除ATG045CN
適用范圍:
適用于極小扭矩的測量、檢查和緊固。
規格：
BTG規格 精度 ±2%
|
— |
— |
BTG15CN |
BTG24CN |
BTG36CN |
BTG60CN |
BTG90CN |
BTG150CN |
|
|
|
|
|
國際單位制型號 |
帶正面記憶指針 |
— |
— |
BTG15CN-S |
BTG24CN-S |
BTG36CN-S |
BTG60CN-S |
BTG90CN-S |
BTG150CN-S |
||
|
扭矩范圍［cN·m］ |
最小～最大 |
— |
— |
2～15 |
3～24 |
4～36 |
6～60 |
10～90 |
20～150 |
||
|
刻度 |
— |
— |
0.2 |
0.5 |
1 |
2 |
|||||
|
|
— |
— |
1.5BTG |
2.4BTG |
3.6BTG |
6BTG |
9BTG |
15BTG |
|||
|
公制型號 |
帶正面記憶指針 |
— |
— |
1.5BTG-S |
2.4BTG-S |
3.6BTG-S |
6BTG-S |
9BTG-S |
15BTG-S |
||
|
扭矩范圍［gf·cm］ |
最小～最大 |
— |
— |
0.2～1.5 |
0.3～2.4 |
0.4～3.6 |
0.6～6 |
1～9 |
2～15 |
||
|
刻度 |
— |
— |
0.02 |
0.05 |
0.1 |
0.2 |
|||||
|
|
— |
— |
— |
— |
— |
— |
— |
— |
|||
|
美制型號 |
帶正面記憶指針 |
BTG60Z-S |
BTG120Z-S |
1.5BTG-A-S |
2.4BTG-A-S |
3.6BTG-A-S |
6BTG-A-S |
9BTG-A-S |
15BTG-A-S |
||
|
扭矩范圍［ozf·in/lbf·in］ |
最小～最大 |
ozf·in6～6 |
10～120 |
lbf·in0.1～1.5 |
0.3～2.4 |
0.4～3.6 |
0.6～6 |
1～9 |
2～15 |
||
|
刻度 |
ozf·in 1 |
2 |
lbf·in 0.02 |
0.05 |
0.1 |
0.2 |
|||||
|
記憶指針 |
正面 |
選購件 |
|||||||||
|
側面 |
標準 |
||||||||||
|
尺寸［mm］ |
全長 |
L’ |
119 |
||||||||
|
直徑 |
D |
64.2 |
|||||||||
|
夾爪 |
Фd |
1～8.5 |
|||||||||
|
刻度盤直徑 |
D1 |
53 |
|||||||||
|
本體 |
L1 |
67 |
|||||||||
|
重量［kg］ |
0.52 |

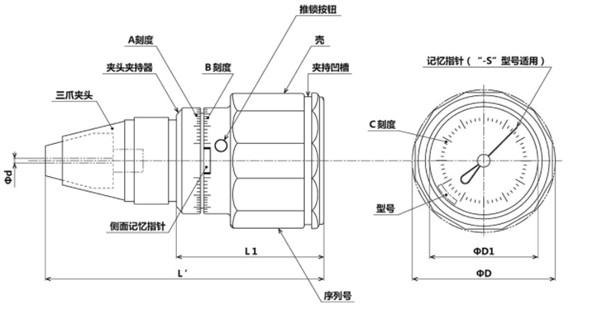

產品尺寸圖片：
注意
1.因?yàn)榕ぞ刂捣浅５停訟TG045CN不提供側面記憶指針。也不提供正面記憶指針的選擇。
2.鋁蓋和鋼制夾頭為ATG和BTG型號標準配備。也可選購樹脂蓋和夾頭。
3.通過ATG/BTG（-S）進行測定時，請確保測定物被帶入的長度保持在10mm以上。
